سیم بکسل

سیم بکسل Steel wire rope نوعی ابزار صنعتی با کاربرد بسیار گسترده بالاخص در صنایع سنگین می باشد. سیم بکسل ها با تنوع بسیار بالایی در ساختار، بافت، متریال، تنسایل، نوع مغزی، سایز، آبکاری و استاندارد ها تولید شده و از این رو در هند بوک های مهندسی با در نظر گرفتن هر یک از این فاکتور ها بیش از 1000 مدل سیم بکسل معرفی شده است. بر خلاف نام سیم بکسل کاربری آن بسیار عمومی می باشد و نه تنها برای لیفتینگ بار و یا کشش بار بر روی سطوح بلکه در صنایع مختلفی برای اهداف مختلف مورد استفاده قرار می گیرد. سیم بکسل مورد استفاده در لیفتینگ که اغلب بصورت اسلینگ سیم بکسلی مورد استفاده قرار می گیرد از نوع فولادی و با مغزی از جنس فولادی تولید می شود. تکین بکسل با بیش از 30 سال سابقه در امر واردات، مشاوره و فروش انواع سیم بکسل های فولادی، استیل و روکش دار در خدمت مشتریان عزیز می باشد.

انواع بافت سیم بکسل

سیم بکسل ها از بافت مفتول های فولادی ابتدا به شکل استرند و یا رشته و در نهایت با بافت رشته و استرند شکل می گیرند. تعداد مفتول ها، پروفیل یا برش مفتول ها، سطح مقطع مفتول ها و البته قطر مفتول های بکار گرفته شده در داخل ساختار سیم بکسل منجر به معرفی یک مشخصه بسیار مهم به نام بافت سیم بکسل Wire rope weaving می شود. در میان مشخصه های مختلفی از شکل های مفتول مهمترین آنها که در بافت سیم بکسل به روش های مختلف تغییر می کند قطر می باشد که بطور مستقسم بر روی مقاومت کششی سیم بکسل و انعطاف آن تاثیر می گذارد. برخی از کارخانجات تولید سیم بکسل بافت هایی مخصوص به خود را نیز ابدا کرده و برخی دیگر حتی از بافت های ترکیبی نیز استفاده می کنند اما در کل 4 نوع بافت مختلف برای سیم بکسل ها قابل تعریف می باشد که به قرار زیر می باشند.

سیم بکسل بافت استاندارد STANDARD که معمولا نشانی از نام آن در ساختار قید نمی شود و متشکل از تعدادی مفتول در داخل استرند می باشد که قطر تمامی این مفتول ها چه در لایه ها و رشته های درونی و مغزی و چه در لایه های بیرونی با یکدیگر برابر است. البته ممکن است قطر لایه های بیرونی در کل با قطر لایه های بیرونی متفاوت نیز باشد اما در طول استرند برابر است. سیم بکسل بافت استاندارد هم بصورت مغز کنفی و هم بصورت مغز فولادی استفاده می شود. به سبب سادگی در بافت و استفاده در رده های ابعادی و برندی برابر اغلب سیم بکسل بافت استاندارد دارای قیمت پایین تری است

سیم بکسل بافت استاندارد STANDARD

سیم بکسل بافت سیل SEALE که یکی از محبوب ترین بافت های سیم بکسل محسوب می شود که در آن از دو قطر مفتول مختلف استفاده شده است. در بیرونی ترین لایه استرند از قطر بالاتر، در مغزی استرند از قطر بالاتر و به دور مغزی استرند از قطر پایین تر مفتول استفاده می شود. در صورتی که این سیم بکسل مغز فولادی باشد نیز قطر مفتول های مغزی با قطر مفتول ریز تر برابر است

سیم بکسل بافت سیل SEALE

سیم بکسل بافت وارینگتون WARRINGTON یکی از بافت های خاص سیم بکسل می باشد که در آن معمولا از 3 قطر مختلف مفتول های فولادی استفاده می شود. در بیرونی ترین لایه استرند و در مغز هر استرند به جز مغزی کلی سیم بکسل از بالاترین قطر مفتول استفاده شده است، در لایه زیرین بصورت یک دی میان از قطر متوسط و قطر ریز مفتول استفاده می شود. در مغزی سیم بکسل وارینگتون نیز در صورتیکه مغز فولادی باشد از مفتول قطر متوسط و به شکل استاندارد استفاده شده است

سیم بکسل بافت وارینگتون WARRINGTON

سیم بکسل بافت فیلر FILLER که از دو قطر مختلف سیم بکسل با فاصله زیاد ابعادی یعنی یکی با قطر بزرگ و دیگری با قطر بسیار کم تنها برای پر کردن فاصله بینابینی ایجاد شده از قرار گیری مفتول ها و متناسب با انحنای پروفیل مفتول سیم بکسل می باشد. بافت فیلر به تنهایی دارای کاربری اندکی می باشد و اغلب سیم بکسل فیلر بصورت ترکیبی با دیگر ساختار ها مورد استفاده قرار می گیرد

سیم بکسل بافت فیلر FILLER
مشاهده اتصالات استیل
جرثقیل سقفی دماگ
جرثقیل سقفی دماگ
جرثقیل ویتال
جرثقیل ویتال
سیم بکسل چینی
سیم بکسل چینی
سیم بکسل یوشا مارتین
سیم بکسل یوشا مارتین
جرثقیل کیتو
جرثقیل کیتو
اتصالات زنجیر کروزبی
اتصالات زنجیر کروزبی
سیم بکسل کیس وایر
سیم بکسل کیس وایر
سیم بکسل گوستاولف
سیم بکسل گوستاولف

تکین بکسل عرضه انواع سیم بکسل و اتصالات

  • بست سیم بکسل
  • اتصالات سیم بکسل
  • اتصالات استیل سیم بکسل
  • سیم بکسل استیل
  • اتصالات زنجیر

بازرگانی تکین بکسل وارد کننده و عرضه کننده انواع سیم بکسل، زنجیر، ادوات لیفتینگ و کلیه اتصالات استیل و فولادی سیم بکسل و زنجیر می باشد. ارائه مشاوره فنی خرید انواع سیم بکسل ها متناسب با نوع بار، میزان بار، محیط استفاده سیم بکسل و شرایط کاری شما بصورت رایگان و با سالها سابقه فنی در این زمینه صورت می پذیرد. واردات انواع سیم بکسل های فولادی در تنسایل های مختلف از 1570 الی 2160 نیوتن بر میلیمتر مربع بصورت سیاه، گالوانیزه سرد و گرم صورت می پذیرد. واردات و عرضه سیم بکسل استیل در گرید های بگیر و نگیر همراه با کلیه اتصالات فولادی و اتصالات استنلس استیل صورت می پذیرد. بازرگانی تکین بکسل وارد کننده انواع قلاب، شکل، مهارکش، بست بکسل و اتصالات استیل در سایز های مختلف بصورت تخصصی می باشد.

سیم بکسل روکش دار 5 به 7 باشگاهی
سیم بکسل روکش دار 5 به 7 باشگاهی
سیم بکسل نتاب با خواب لنگ Lang
سیم بکسل نتاب با خواب لنگ Lang
سیم بکسل استنلس استیل ساختار 7X19
سیم بکسل استنلس استیل ساختار 7X19
 سیم بکسل حفاری یوشامارتین مغز فولادی
سیم بکسل حفاری یوشامارتین مغز فولادی
سیم بکسل روکش دار باشگاهی 4 به 6
سیم بکسل روکش دار باشگاهی 4 به 6
سیم بکسل آسانسوری PAWO F7S گوستاولف
سیم بکسل آسانسوری PAWO F7S گوستاولف

انواع سیم بکسل

سیم بکسل آسانسوری

سیم بکسل آسانسوری

سیم بکسل آسانسوری Elevator wire rope که برای اتصال کابین آسانسور بکار می رود از نوع سیم بکسل فولادی می باشد که در سایز های 8 الی 13 میلیمتر مورد استفاده قرار می گیرد. سیم بکسل آسانسوری اغلب دارای 8 رشته می باشد. سیم بکسل آسانسوری در واقع با دو سا ...

سیم بکسل نتاب

سیم بکسل نتاب

سیم بکسل نتاب Non-rotating wire rope یا سیم بکسل تاور کرین نوعی از سیم بکسل فولادی با مغزی فولادی است که دارای بافت ریز و تعداد بالای رشته یا استرند در ساختار سیم بکسل می باشد. سیم بکسل نتاب بگونه ای بافته می شود که در برابر تاب یا گردش در هر دو ط ...

سیم بکسل حفاری

سیم بکسل حفاری

سیم بکسل حفاری Excavating wire rope یکی از سیم بکسل های فولادی می باشد که در سایز های مختلف هم با مغزی از جنس فولادی و هم با مغزی کنفی مورد استفاده قرار می گیرد. سیم بکسل حفاری دارای 6 رشته می باشد که در هر رشته خود از 19 مفتول فولادی استفاده می کن ...

سیم بکسل استیل

سیم بکسل استیل

سیم بکسل استیل Stainless steel wire rope که در دو گرید 304 و 316 تولید و عرضه می شود دارای خواص ضد زنگ می باشد. در داخل متریال سیم بکسل استنلس استیل از درصد بالایی از عناصر فعال فلزی مانند کروم و نیکل استفاده می شود که مقاومت محیطی بالایی را برای سیم ...

سیم بکسل جرثقیل

سیم بکسل جرثقیل

سیم بکسل جرثقیل Hoist Wire Rope که برای اتصال جرثقیل های سقفی، بالابر ها و وینچ سیم بکسلی بکار گرفته می شود اغلب سیم بکسل های 6 رشته فولادی گالوانیزه می باشند. سیم بکسل جرثقیل دارای ساختاری برابر با سیم بکسل حفاری می باشد. سیم بکسل جرثقیل از ...

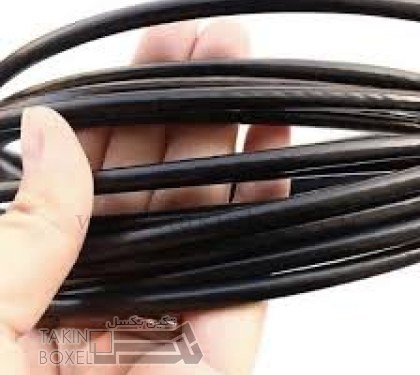

سیم بکسل روکش دار

سیم بکسل روکش دار

سیم بکسل روکش دار PVC Coated Wire Rope که دارای مصارف عمده ای در باشگاه های ورزشی است در سایز های مختلف و با مغزی از جنس فولادی و استیل قابل عرضه است. سیم بکسل روکش دار در سایز های ریز تر از سیم بکسل فولادی ساختار 7X7 استفاده می کند. سیم بکسل روکش ...

اخبار و مقالات سیم بکسل
ماشین آلات مصرف کننده سیم بکسل

بر روی بسیاری از ماشین آلات صنعتی از سیم بکسل بعنوان اتصال دهنده و یا برای باربرداری استفاده می شود بگونه ای که در برخی از موارد سیم بکسل ها را بر حسب صنایع مصرف کننده آنها نیز دسته بندی می کنند. برخی از صنایع به سبب میزان تنش های بالایی که بر سیم وارد می کنند سیم بکسل فولادی در گرید های بالا طلب می کنند حال آنکه برای برخی از صنایع و بالاخص سازه های سیم بکسلی استفاده از گرید های پایین تر مانند تنسایل 1560 نیوتن بر میلیمتر مربع و یا سیم بکسل استیل که گرید 1570 نیوتن بر میلیمتر مربع را دارد نیز کفایت می کند.

فاکتور های کیفی سیم بکسل

بررسی کیفیت سیم بکسل ها می تواند تا اندازه ای بصورت ظاهری صورت پذیرد اما بطور تخصصی تر برای بررسی قابلیت های مکانیکی سیم بکسل ها می بایست تست هایی شامل تست آنالیز و حتی تست فیزیکی کشش بر روی انها صورت پذیرد. اما آنچه روشن است این است که مفهوم کیفیت سیم بکسل با کاربری سیم بکسل مشخص می شود چرا که در برخی از کاربری ها صرفا قابلیت مقاومت کششی سیم بکسل ها می باشد که بعنوان عاملی موثر در عملکرد آنها مطرح است. این در حالی است که در برخی از کاربری ها بالاخص در شرایط محیطی نا مناسب و دارای مواد خورنده کیفیت سیم بکسل بیشتر بر حسب مقاومت در برابر خوردگی ناشی از خورنده ها و بر حسب نوع و کیفیت آبکاری آن مشخص می شود. اما آنچه در بررسی اولیه و نظارت ظاهری سیم بکسل ها بعنوان فاکتور کیفی مطرح می شود این است که هر قدر خاصیت فنریت مفتول ها بالاتر باشد بدین معنا که پس از خم کردن و رها کردن سیم بکسل به حالت اولیه خود بازگردد یکی از مهمترین فاکتور های بررسی ظاهری سیم بکسل ها محسوب می شود. عدم وجود ترک بر روی مفتول های سیم بکسل، عدم وجود پلیسه و پریدگی بر روی مفتول ها که با لمس سطحی قابل بررسی است، عدم خروج مغزی کنفی از داخل سیم ها و آبکاری براق و با کیفیت سطحی از دیگر فاکتور های بررسی کیفی ظاهری سیم بکسل محسوب می شود. نوع قرقره و کیفیت بسته بندی نیز در انتها از دیگر فاکتور های بررسی کیفی سیم بکسل می باشد. تکین بکسل وارد کننده و عرضه کننده بالاترین کیفیت سیم بکسل در ایران می باشد.

بررسی کیفیت سیم بکسل

قیمت خرید سیم بکسل

قیمت سیم بکسل در واقع یک معادله پیچیده چند متغیره دارد. در معادله قیمت سیم بکسل متغیر ها دارای ضرایب و یا توان های مختلفی هستند بدین معنا که تاثیر فاکتور های مختلف بر قیمت سیم بکسل یکسان نیست. با توجه به گستردگی بسیار بالای سیم بکسل ها و همچنین برند ها و کشور های تولید کننده سیم بکسل و البته با توجه به این نکته که اغلب سیم بکسل مصرفی در کشور وارداتی و تحت تاثیر نرخ و قیمت بازار ارز می باشد قیمت سیم بکسل نیز با نوسانات بسیار زیادی روبرو می باشد. اما در کل می توان متغیر های معادله قیمت سیم بکسل را در یک لیست مطابق زیر بررسی نمود. در این لیست متغیر ها بر حسب اولویت تاثیر گذاری بر قیمت سیم بکسل قید شده اند. تکین بکسل وارد کننده سیم بکسل با قیمت مناسب و دارای کیفیت و طول عمر بسیار بالا در ایران است.

مفهوم تنسایل سیم بکسل

سیم بکسل ها دارای مشخصات مکانیکی مختلفی هستند که این مشخصات فاکتور های اصلی در انتخاب سیم بکسل برای کاربری های صنعتی محسوب می شود. یکی از مهمترین این فاکتور ها که بصورت مستقیم بر قابلیت تحمل بار توسط سیم بکسل تاثیر می گذارد تنسایل سیم بکسل می باشد. تنسایل سیم بکسل که با یکی از دو دیمانسیون برابر نیوتن بر میلیمتر مربع N/mm2 و یا مگاپاسکال Mpa مشخص می شود یک عدد چهار رقمی می باشد مانند 1560و 1770و 1960و 2160 که با یک معادله ساده می توان به مفهوم آن پی برد. تنسایل سیم بکسل تابع قطر سیم بکسل نسیت و تنها تابع نوع متریال و ترکیبات فولادی بکار رفته در تولید در مرحله پیش از تولید و تابع عملیات حرارتی شامل سرمایش و گرمایش به منظور افزایش مقاومت و سختی در مراحل آخر تولید می باشد. اما مفهوم عددی تنسایل مقاومتی سیم بکسل ها بدین معناست که با حذف صفر آخر از میزان عددی تنسایل، هر میلیمتر مربع از سطح مقطع سیم بکسل قابلیت کششی عمودی این میزان از بار را در مرحله پاره شدن باز هم تاکید می کنیم در مرحله پاره شدن بر حسب کیلوگرم دارد. بر این اساس سیم بکسل فولادی با تنسایل 1770 نیوتن بر میلیمتر مربع قابلیت بلند کردن 177 نیوتن را در مرحله گسیختگی کامل دارد. بدیهی است که با در نظر گرفتن ضرایب امنیتی میزان بار قابل اعمال به سیم بکسل می بایست در محدوده الاستیک اعمال شده و نه در محدوده تنسایل و از این رو از کمیت های مکانیکی دیگری مانند WLL برای بیان میزان بار قابل تعلیق استفاده می شود و تنسایل مقاومتی بیشتر یک کمیت قابل بررسی برای نشان دادن قابلیت و توان سیم بکسل ها محسوب می شود. گروه مهندسین تکین بکسل آماده ارائه مشاوره مهندسی و مهاسبات مربوط به انواع سیم بکسل می باشند.

ساختار های عمومی و کاربردی سیم بکسل

ساختار سیم بکسل که معرف بافت یعنی تعداد رشته ها یا استرند ها، تعداد مفتول های بکار گرفته شده در هر استرند، نوع بافت سیم بکسل و مغزی سیم بکسل می باشد یکی از فاکتور بسیار تاثیر گذار بر مشخصات مکانیکی سیم بکسل ها می باشد. بدین معنا که انعطاف سیم بکسل، سختی سیم بکسل در برابر سایش و حتی تنسایل سیم بکسل نیز تحت تاثیر ساختار سیم بکسل قرار می گیرد و یکی از اولین فاکتور ها جهت سفارش و خرید سیم بکسل محسوب می شود. صنایع مختلف مصرف کننده ساختار های مختلفی از سیم بکسل هستند و بر این اساس دسته بندی سیم بکسل ها بر مبنای صنایع مختلف هم رده دسته بندی ساختار های سیم بکسل می باشد. در میان تمامی ساختار های مختلف سیم بکسل ساختار های 6 رشته، 8 رشته و 19 رشته با بیشترین میزان کاربری و تنوع در بالاترین سطح مصرفی قرار دارند که در زیر به بررسی این ساختار ها می پردازیم. ساختار سیم بکسل اغلب متشکل از دو عدد ضرب شده همراه با حروفی که بیانگر نوع بافت و نوع مغزی سیم بکسل می باشند است. ساختار های پر کاربرد سیم بکسل در سایز های مختلف و گرید های مختلف در تکین بکسل موجود می باشد.

  • ساختار 6 رشته ای سیم بکسل که بطور کلی اغلب در هر استرند از 19، 36 و یا 37 مفتول بهره می گیرد می باشد. این ساختار سیم بکسل با تعداد مفتول کمتر با مغزی کنفی و یا مغزی فولادی در حفاری و جرثقیل استفاده می شود و با تعداد مفتول های بالاتر و با مغزی فولادی برای لیفتینگ بار مورد استفاده قرار می گیرد.
  • سیم بکسل 8 رشته که اغلب دارای 19 مفتول در هر استرند می باشد و بیشتر برای اتصالات آسانسور مورد استفاده قرار می گیرد. این نوع سیم بکسل هم دارای بافت نوع استاندارد و هم دارای بافت نوع سیل می باشد.
  • سیم بکسل 19 رشته که با داشتن 7 مفتول در هر استرند تولید می شود و کاربری عمده آن در صنایع تاور کرین ها و اتصال بر روی جرثقیل های بلند می باشد.
آبکاری سیم بکسل

آبکاری سیم بکسل

آبکاری سیم بکسل که یکی از راه های حفاظت سطحی سیم بکسل ها محسوب می شود برای سیم بکسل های فولادی انجام می شود. در واقع راه های حفاظت سطحی سیم بکسل ها متنوع می باشد و آبکاری و یا روغن کاری سطحی دو راه معمول برای افزایش مقاومت در برابر خوردگی و زنگ زدگی برای سیم بکسل ها محسوب می شود. آبکاری گالوانیزه سرد و گرم سیم بکسل ها هر دو با بکارگیری عنصر فلزی روی Zn یا با نام انگلیسی زینک صورت می پذیرد. اما دمای آبکاری گالوانیزه سرد و گرم سیم بکسل کاملا متفاوت و در نتیجه قابلیت های سطحی اضافه شده نیز متفاوت است. سیم بکسل گالوانیزه سرد به رنگ نقره ای براق در دمای حدودی 260 درجه در حمامی از روی آبکاری می شود حال آنکه آبکاری گالوانیزه گرم سیم بکسل در دماهای بسیار بالا و نزدیک به 600 درجه سانتی گراد صورت می پذیرد.

WLL , MBL سیم بکسل

WLL , MBL سیم بکسل

یکی از فاکتور های مکانیکی قابل اتکا جهت انتخاب سیم بکسل بر حسب میزان بار وارده WLL مخفف حروف Working Load Limit یا محدوده بارگذاری مجاز می باشد. این کمیت مکانیکی در کنار MBL مخفف حروف Minimum Breaking Load یا حداقل بار شکست با نسبت ضریبی مشخص بر حسب نوع سیم بکسل معرفی می شود. بعنوان مثال برای سیم بکسل های استنلس استیل نسبت MBL به WLL 3 به یک یا سه برابر بیشتر می باشد. این دو کمیت تحت تاثیر سایز سیم بکسل قرار داشته و مفهومی موازی با تنسایل سیم بکسل دارند با این تفاوت که تنسایل از سایز تاثیر نگرفته در در واقع WLL با یک معادله ریاضیاتی که در آن تنسایل نیز قرار دارد حاصل می شود. منظور از موازی بودن WLL با تنسایل این است که با بالا رفتن تنسایل سیم بکسل بر اثر عملیات حرارتی میزان WLL نیز افزایش پیدا می کند.

پروژه ها و سازه های سیم بکسل

پروژه ها و سازه های سیم بکسل

امروزه از سیم بکسل در بسیاری از سازه ها با کاربری های مختلفی استفاده می شود. انواع مختلف سیم بکسل های فولادی در پل سازی ها و سد سازی ها، ایجاد نرده های سیم بکسلی و غیره بکار گرفته می شوند. از سیم بکسل استیل حتی در دکوراسیون منزل و ویلا ها نیز به سبب بافت خوب و سطح براق خیره کننده ای که دارد استفاده می شود. اجرای پل های سیم بکسلی در مناطق کوهستانی که امکان پایه گذاری پل های بتنی وجود ندارد تنها با ایجاد دو سطح ابتدایی و انتهای با استحکام بالا توسط سیم بکسل قابل احداث می باشد که در این سازه ها از انواع مختلفی از اتصالات سیم بکسل مانند سوکت و ترمینال سیم بکسل، مهارکش ها، بست های سیم بکسلی، قلاب ها و انواع متنوعی از اتصالات سیم بکسل استفاده می شود. هزینه احداث پروژه های سیم بکسلی نسبت به بسیاری از سازه های بتنی کمتر و قابلیت ایجاد تغییرات در آنها ساده تر می باشد.

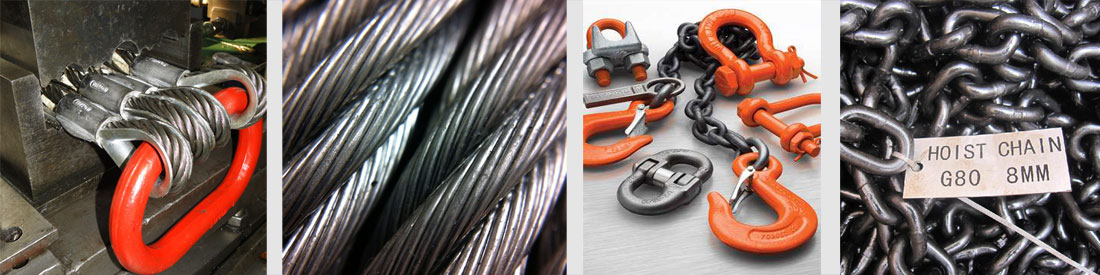

اتصالات سیم بکسل و زنجیر
قلاب

قلاب
قلاب ها Hook در واقع از ادوات مشترک بین سیم بکسل و زنجیر محسوب می شوند. قلاب در شکل های مختلف برای اتصا

شگل

شگل
شگل Shackle در شکل های ساده و نعلی شکل تولید شده و جزو ادوات مشترک برای سیم بکسل و زنجیر محسوب می شود. شگ

مهارکش

مهارکش
مهارکش Turn Buckle ابزار آلاتی مکانیکی هستند که هم در اتصالات سیم بکسل و هم اتصالات زنجیر بکار می روند. م

زنجیر بار فولادی

زنجیر بار فولادی
زنجیر بار فولادی Lifting chain یکی از ابزار های کاربردی در لیفتینگ بار محسوب می شود که بصورت موازی با سیم

بست سیم بکسل

بست سیم بکسل
بست سیم بکسل از اتصالاتی است که منحصرا برای سیم بکسل بکار گرفته می شود. بست سیم بکسل ابزاری برای ایج

رابط زنجیر

رابط زنجیر
رابط زنجیر یکی از اتصالاتی است که تنها برای زنجیر مورد استفاده قرار می گیرد و بر عکس دیگر اتصالات که

ورق گیر

ورق گیر
ورق گیر Clamp یکی از اتصالاتی است که اغلب همراه با زنجیر و برای لیفتینگ ورق های فلزی مورد استفاده قرار

بشکه گیر

بشکه گیر
بشکه گیر زنجیری در واقع ابزاری برای لیفتینگ بشکه های فلزی می باشد. البته برای حمل بشکه بر حسب شکل هن

کد خوانی سیم بکسل ها

کد خوانی سیم بکسل ها

سیم بکسل ها دارای مشخصات مکانیکی زیادی هستند که برای سفارش و خرید سیم بکسل می بایست این اطلاعات بصورت دقیق بیان گردند. اطلاعات فنی سیم بکسل ها اغلب با کد هایی شامل اعداد و حروف مشخص می شود که مشخص کننده ساختار سیم بکسل شامل تعداد رشته و مفتول، نوع بافت و نوع مغزی می باشد و در کل اطلاعات کاملی را برای شناخت و خرید سیم بکسل به دست می دهد. اما خواندن این کد ها نیاز به اطلاعات فنی لازم در مورد ساختار ها و بافت های سیم بکسل دارد که در زیر به بررسی یکی از این کد ها بصورت عمومی می پردازیم. این کد بعنوان نمونه قید شده و سیم بکسل هایی با مشخصات بافت و تنسایل مختلف می توانند دارای کد های مختص خود باشند.
Galvanized steel wire rope 6X19S+FC Tensile 1770 N/mm2 DIA12
در این نمونه کد قید شده از سیم بکسل فولادی Steel با آبکاری از نوع گالوانیزه نام برده شده است که در صورتیکه نوع گالوانیزه مشخص نباشد منظور گالوانیزه سرد با فلز زینک می باشد. باقی اعداد و حروف از چپ به راست بدین گونه خوانده می شوند.

خواب چپ و راست سیم بکسل

مفهوم خواب (راستای مفتول و رشته) سیم بکسل ها

راستای قرارگیری مفتول ها و استرند های سیم بکسل را خواب سیم بکسل یا Wire rope lay می نامند. این مشخصه از سیم بکسل ها که از اطلاعات فنی بسیار خاص آنها محسوب می شود در دو نوع اصلی خواب معمولی Regular lay و خواب لنگ Lang lay دسته بندی می شود که هر یک نیز دارای دو جهت خواب چپ و راست می باشد. زمانیکه جهت خواب سیم بکسل ها مخشص نشده باشد که برای کاربری های عمومی برای لیفتینگ، اتصالات اسلینگ و جرثقیل و ... بکار گرفته می شود از سیم بکسل با خواب معمولی راست یا به زبان انگلیسی Right regular lay wire rope استفاده می شود.

در مشخصات مکانیکی سیم بکسل ها از مفهومی به نام طول خواب یا Lay length استفاده می شود که در صورتیکه بافت رشته یا استرند را در کل سیم بکسل بصورت جدا شده و تک در نظر بگیریم که شبیه به یک موج مغناطیسی می باشد، حد فاصل یک نقطه بر روی استرند تا نقطه ای دیگر در امتداد استرند سیم بکسل با همان سطح یا ارتفاع را طول خواب سیم بکسل می نامند که در واقع یک دور کامل را به دور سیم بکسل زده است. طول خواب سیم بکسل با اندازه گیری طول استرند در این حد فاصل اندازه گیری نمی شود بلکه با اندازه گیری خطی بین دو نقطه مشخص می شود. زمان تقریبی برای جایگزینی یک سیم بکسل با شمارش تعداد مفتول های شکسته در طول یک خواب یا Lay محاسبه می شود.

سیم بکسل با خواب معمولی Regular lay wire rope بگونه ای بافته می شود که راستای تک تک مفتول ها در ساختار بموازی با امتداد سیم بکسل در طول می باشد همانگونه که در شکل دیده می شود. در این ساختار مفتول ها در یک جهت و استرند ها در جهت مخالف بافته می شوند. با توجه به جهت مخالف بافت مفتول ها و رشته ها سیم بکسل با بافت معمولی میل اندکی برای باز شدن ساختار دارد. سیم بکسل ها با بافت معمولی نیز به دلیل طول کمتر سیم های خارجی در معرض خرد شدن و انحراف کمتر هستند.

سیم بکسل با خواب لنگ Lang lay wire rope در واقع بصورت معکوس با سیم بکسل با خواب معمولی عمل می کند و راستای گردش و بافت مفتول ها در هر استرند و استرند ها در کل سیم بکسل هم جهت می باشد و راستای حرکت آنها بصورت مورب نسبت به خط میانی سیم بکسل در راستای طول می باشد. با توجه به قرارگیری طول بیشتری از مفتول در سطح بیرونی استرند این سیم بکسل ها میزان انعطاف آنها و مقاومتی که در برابر سایش از خود به خرج می دهند بیشتر می باشد با این وجود استفاده از سیم بکسل ها با خواب لنگ نیاز به توجه بیشتر داشته و این ساختار بیشتر در معرض گسیختگی بافت به سبب هم جهت بودن مفتول ها و رشته ها دارد.

جهت خواب سیم بکسل چپ یا راست در واقع جهتی است که برای بافت استرند یا رشته در ساختار سیم بکسل بکار گرفته می شود. در صورتیکه استرند ها بصورت ساعتگرد به دور سیم بکسل بافته شده باشند گفته می شود سیم بکسل دارای خواب راست و در صورتیکه پاد ساعتگرد بافته شده باشند گفته می شود سیم بکسل دارای خواب چپ می باشد.
